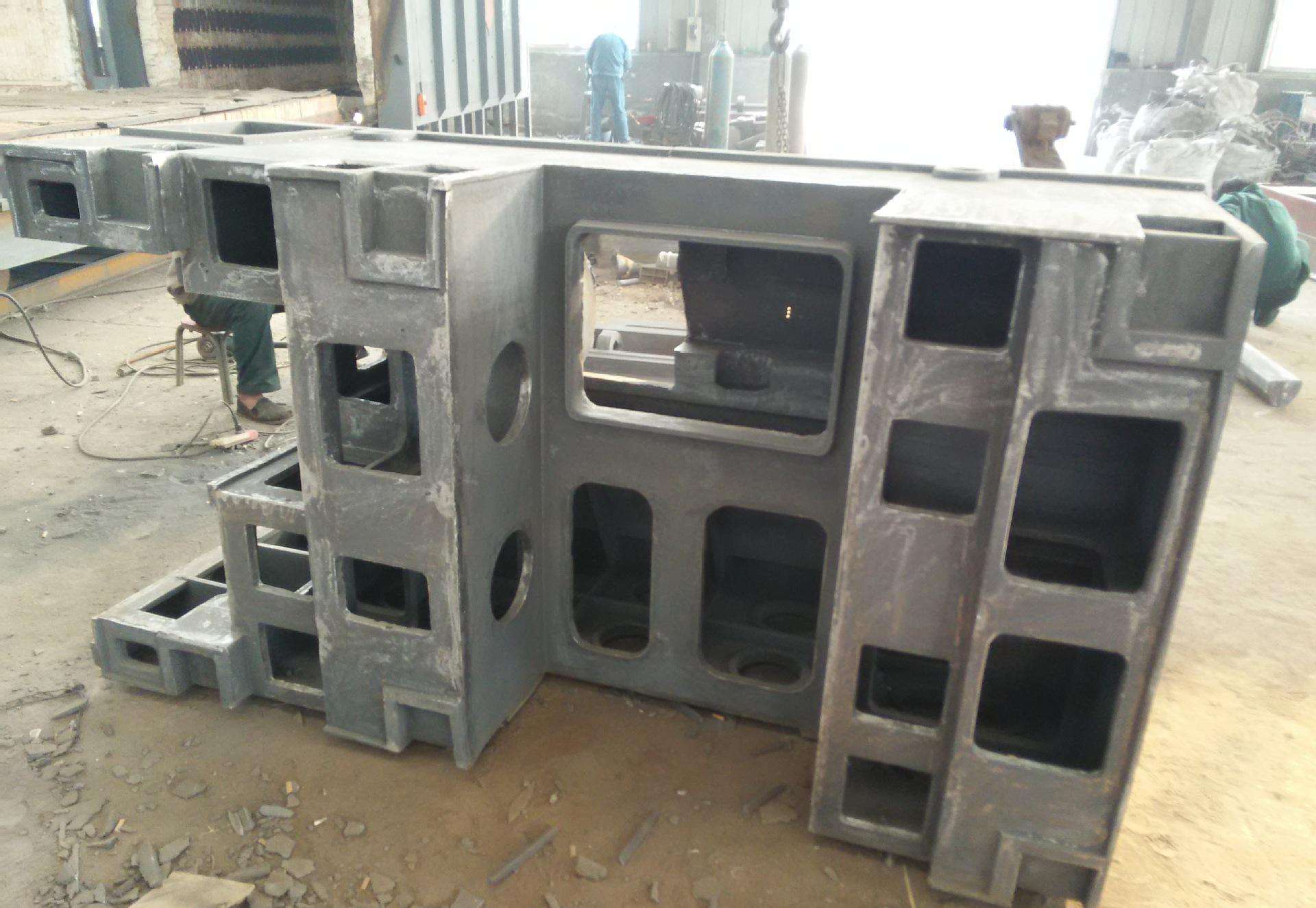

机床铸件的技术要求是：

1、 硬度要求：HT，HB160-230；HC，HB170-260。

2、外观质量：

A.砂眼、气孔

外露表面不允许有大于直径2毫米的砂眼、气孔；小于2毫米的砂眼、气孔在整个板面上不得多于4处，并必需用耐高温铸工胶修补并打磨平整，否则拒收。不允许有蜂窝状针孔、气孔。

内部表面允许有部分砂眼、气孔，但不得贯穿整个壁厚。

B.表面粗糙度

外露表面应平整、光滑，整体感觉均匀一致，不得有明显的铸造缺陷。表面的凸凹处理应整体保持均匀，不应有的地方凸凹明显，有的地方凸凹不明显。允许有小于1毫米的凸起、凹坑并应打磨平整，或粘补后打磨平整。抛丸露出金属本体光泽，不得有锈或油污。

内部表面允许有大于1毫米、小于2毫米的凸起、凹坑，但不得影响炉子的装配。

C：变形

炉板的变形量允许在总长的长度上有1毫米，不允许存在有不规则的变形，否则拒收。

D：冷隔

外露表面不允许有冷隔。内部表面允许有不贯穿壁厚且长度不大于10毫米的冷隔。

E：飞边、毛刺

飞边、毛刺、浇口等部位应打磨平整、光滑，不允许有锐利的尖角存在。

F：凡是有裂纹的铸件拒收。

G：修补件

在铸件需加工或受力的部位，不允许补焊。其它部位允许修补但缺陷不得大于2毫米并打磨平整。
